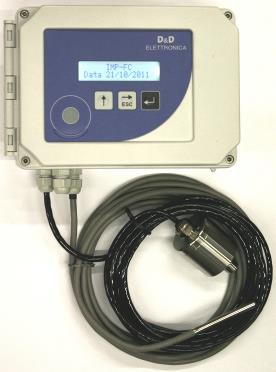

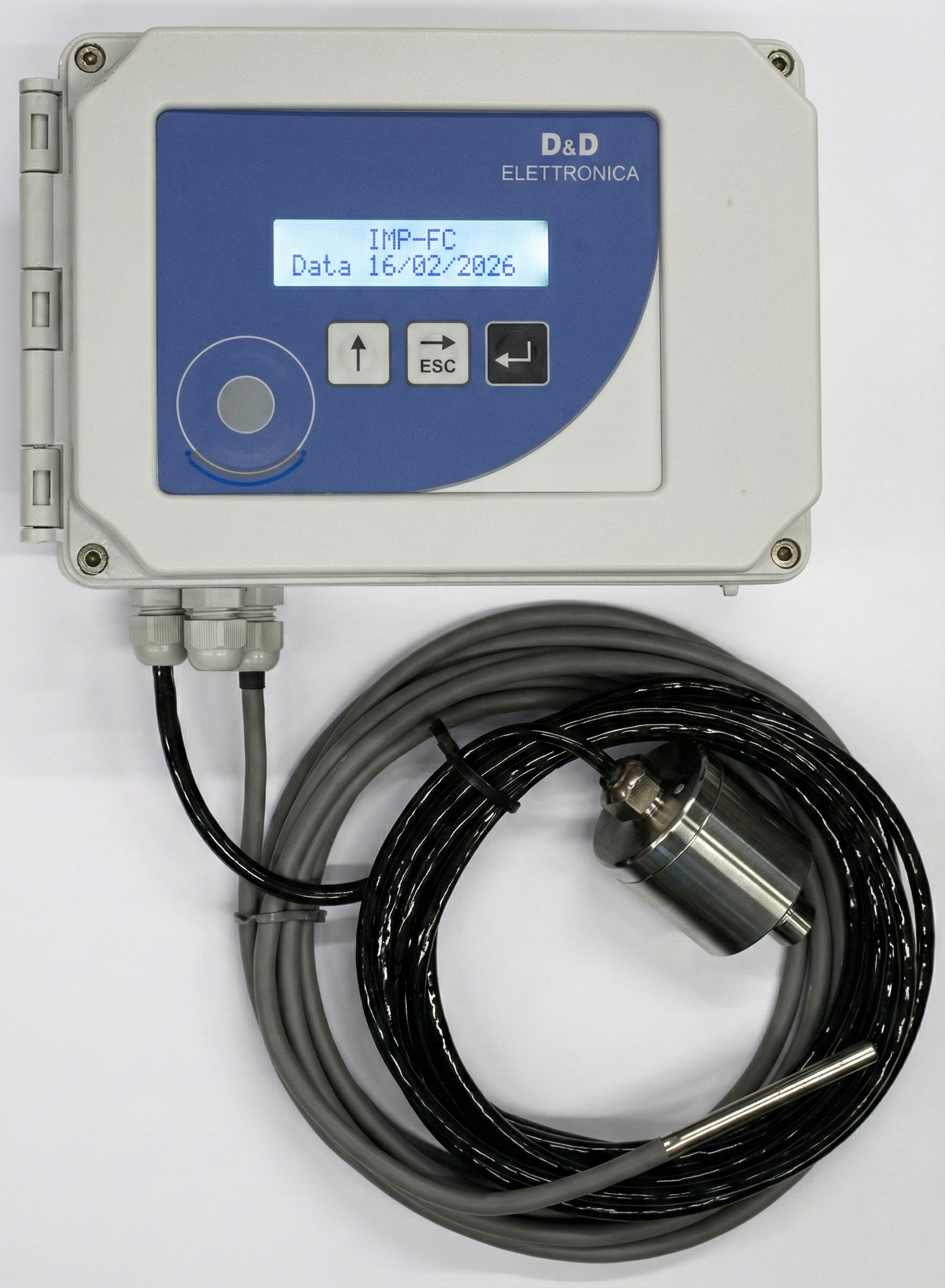

IMP-FC
IMP-FC è un convertitore di volumi di gas MID di Tipo 1, un data logger ed un comunicatore con modem GPRS/GSM/SMS, integrato in un unico contenitore ed installabile in area pericolosa, in particolare nella zona classificata come Zona 1.
E’ progettato per calcolare i volumi di gas alle condizioni base, basandosi sul volume alle condizioni di misura, sulla temperatura, sulla pressione e sulla comprimibilità del gas.
I volumi di gas sono acquisiti attraverso un ingresso a bassa frequenza (BF).
I trasduttori di pressione e di temperatura sono installabili in zona classificata come zona 0
IMP-FC è conforme alla norma UNI EN12405-1:2010 e risponde ai requisiti della MID secondo l’allegato MI-002 (Dispositivi di conversione dei Volumi di Gas) secondo la guida Welmec 7.2 Issue 5. E’ conforme alla delibera ARG/gas 155/08 ed alla UNI-TS11291. Il calcolo del fattore di comprimibilità del gas è effettuato in secondo la normativa ISO 12213-3 (SGERG-88) oppure imponendo un fattore Zb/Z fisso programmabile dall’utente. I volumi misurati vengono convertiti in volumi standard o base, riportati cioè a 15 °C e 1,01325 bar, secondo la norma EN12405-1:2010.
ACQUISIZIONE DELLE MISURE
Temperatura (T)
Sonda di temperatura PT1000 a 4 fili
Pressione (P)
Trasduttore di pressione ceramico
Volume (Vm)
Input a bassa frequenza (max 3Hz). Gli impulsi ricevuti sono moltiplicati per il peso impulso
CONVERSIONE DEI VOLUMI
Dall’acquisizione di parametri fisici dal campo, quali portata, pressione, temperatura, si riportano i volumi transitati (di misura) a volumi standard (base) secondo la EN12405-1:2010, applicando le leggi di comprimibilità dei gas secondo la normativa ISO 12213-3 (SGERG-88). Il fattore di conversione viene calcolato come:
VISUALIZZAZIONE e PROGRAMMAZIONE DEI PARAMETRI
La visualizzazione dei parametri avviene sul display retroilluminato del dispositivo IMP-FC.
I dati metrologici vengono visualizzati identificandoli con la dicitura “MID”:
- Volumi alle condizioni di misura (Vm)
- Volumi corretti (Vb)
- Fattore di conversione (C)
- Fattore di comprimibilità (Z)
- Pressione alle condizioni di misura (P)
- Temperatura alle condizioni di misura (T)
- Tutti i parametri di caratterizzazione chimico/fisica del gas (parametri gas)
MEMORIZZAZIONE
I parametri acquisiti e calcolati vengono memorizzati in un’apposita sezione di registrazione temporale. Tra gli altri vengono memorizzati i seguenti parametri:
trace mensili
trace giornaliere
trace orarie
fasce tariffarie
COMUNICAZIONE
La comunicazione come previsto dalla norma UNI-TS11291 avviene secondo il protocollo CTR
USCITE DIGITALI
I volumi acquisiti e calcolati e lo stato di allarme del convertitore di volumi vengono riportati sulle 2 uscite digitali
| Dimensioni | 190 x 130 x 100 mm (L x H x P) |
|---|---|
| Peso | 1500g (compreso pacco batterie) |
| Temperatura ambiente | -25°C ÷ +65°C |
| Temperatura del gas | -20°C ÷ +60°C |
| Grado di protezione | IP65 |
| Alimentazione |
Pacco batterie interno Li-Ion 3,6Vdc Durata > 5 anni per il modulo MID Durata > 5 anni per il modulo di comunicazione E’ possibile aumentare questi tempi tramite l’impiego di batterie potenziate |
| Sensore di pressione |
Connesso con cavo schermato e sigillo MID applicato in fabbrica Range di misura: 0,8÷2,5 bar assoluti 5) 5÷20 bar assoluti 0,8÷6 bar assoluti 6) 8÷40 bar assoluti 2÷6 bar assoluti 7) 15÷40 bar assoluti 2÷10 bar assoluti 8) 10÷80 bar assoluti |
| Sonda di temperatura | Pt1000 4 fili classe A, connessa con cavo schermato e sigillo MID applicato in fabbrica. Ø 6mm |
| Ingressi Digitali |
Portata BF (3 Hz Max) Ingresso di allarme contatore (N.A.) Manomissione |
| Uscite Digitali | 2 ognuna configurabile come: ripetizione Vb, Vm o Allarmi |
| Tastiera | 3 tasti |
| Display | 2 righe da 16 caratteri retro-illuminato |
| Formule calcolo Z | ISO 12213-3 (SGERG-88) |
| Precisione |
Secondo EN12405-1: Migliore dello 0,5% alle condizioni di riferimento Migliore del 1% su tutto il range operativo |
| Comunicazione locale |
Seriale Ottica IEC 62056-21 (ex IEC 1107). Protocollo CTR UNI-TS 11291 Seriale RS232 connettore Cannon 9 pin femmina. Protocollo CTR UNI-TS 11291 |
| Comunicazione remota |
Modem SMS, GSM, GPRS con antenna integrata remotizzabile. Protocollo CTR UNI-TS 11291 |
| Classe meccanica | M2 (secondo EN12405-1) |
| Classe elettrica | E2 (secondo EN12405-1) |
|
Certificazione CE (Vedere Dichiarazione di Conformità UE) |
MID:
2014/32/UE ATEX: 2014/34/UE EMC: 2014/30/UE |
| Varie |
Installabile in Zona 1 Conforme alla delibera ARG/Gas 155/08 Firmware aggiornabile sia da locale che da remoto Possibilità di un pacco batterie opzionale per portare a 8 anni l’autonomia del dispositivo |
